Клапан запобіжний КО-503

Перед началом эксплуатации необходимо проверить работоспособность предохранительного клапана на ограничение избыточного давления и давления разряжения в цистерне. Предохранительный клапан, изображенный на рисунке 8, отрегулирован на заводе на избыточное давление 0,03+0,01 МПа (0,3+0,1 кгс/см 2) и разряжение 0,08МПа (0,8 кгс/см2).
Проверку работоспособности предохранительного клапана начинайте с регулировки клапана разряжения, для этого:
-установите на всасывающей трубе вакуум- нагнетательной системы мановакууометр;
-закройте приёмный лючок;
-ослабьте контргайку поз. 6 согласно рисунку 8 на предохранительном клапане;
-выверните заглушку и снимите пружину 2;
-запустите двигатель;
-включите вакуумный насос и установите частоту вращения насоса 1450 об /мин;
-установите рычаг 4-х ходового крана в положение «всасывание»;
-гайками поз. 8 отрегулируйте пружину поз. 3 по показанию мановакууометра на разряжение 0,08 МПа (0,8 кгс/ см2);
    По мере износа внутренней поверхности цистерны через 4 года эксплуатации машины снижайте настройку клапана на 0,01 МПа (0,1 кгс/ см2) после каждого года эксплуатации, во избежании деформации цистерны.
Для проверки клапана давления необходимо:
-установить пружину 2;
-установить заглушку 1;
- наполнить цистерну водой до автоматической остановки двигателя или звукового сигнала сигнально-предохранительного устройства;
-закрыть лючок;
-выключить сигнально-предохранительное устройство и вакуумный насос;
-установить рычаг 4-х ходового крана в положение «нагнетание»;
-запустить двигатель;
-включить вакуумный насос и установить частоту вращения вала насоса 1450 об /мин, при этом избыточное давление в цистерне по показанию манометра должно быть
0,03-0,04 МПа (0,3-0,4 кгс/см 2). В случае превышения давления следует отрегулировать предохранительный клапан пружиной 2 Рис. 8. Для этого, вращая заглушку 1, установить требуемое давление. После регулировки закрепить заглушку контргайкой 6.

1-заглушка, 2,3-пружины,  4-корпус, 5-шайба, 6-контргайка,
7- корпус клапана, 8- гайка.

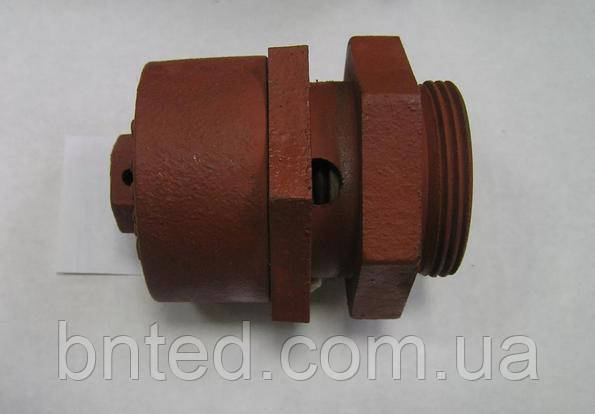

Рисунок 8- клапан предохранительный КО-503
